| Код | S | CL | F1 | 3D |  | |
|---|---|---|---|---|---|---|
| ND.20.100 | 20 | 100 | 100N - 800N | |||
| ND.30.112 | 30 | 112 | 100N - 800N | |||
| ND.50.132 | 50 | 132 | 100N - 800N | |||
| ND.60.160 | 60 | 160 | 100N - 800N | |||
| ND.80.180 | 80 | 180 | 100N - 800N | |||
| ND.100.200 | 100 | 200 | 100N - 800N | |||
| ND.120.220 | 120 | 220 | 100N - 800N | |||
| ND.150.232 | 150 | 232 | 100N - 800N | |||
| ND.160.260 | 160 | 260 | 100N - 800N | |||
| ND.200.300 | 200 | 300 | 100N - 800N | |||
| ND.250.349 | 250 | 349 | 100N - 800N |
| Код | S | CL | F1 | 3D | | |
|---|---|---|---|---|---|---|
| OA.30.130 | 30 | 130 | 150N - 1200N | |||
| OA.50.150 | 50 | 150 | 150N - 1200N | |||
| OA.100.200 | 100 | 200 | 150N - 1200N | |||
| OA.150.249 | 150 | 249 | 150N - 1200N | |||
| OA.200.300 | 200 | 300 | 150N - 1200N | |||
| OA.250.349 | 250 | 349 | 150N - 1200N | |||
| OA.300.400 | 300 | 400 | 150N - 1200N | |||
| OA.350.450 | 350 | 450 | 150N - 1200N | |||
| OA.400.500 | 400 | 500 | 150N - 1200N | |||
| OA.450.550 | 450 | 550 | 150N - 1200N | |||
| OA.500.600 | 500 | 600 | 150N - 1200N |
| ФУНКЦИИ | J001 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S12 |
| Компоненты | DS08, PA42, B402 |
| Вес | 0.011 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J032 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | B001; DS10; PA01 |
| Вес | 0.029 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J033 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S15, S18 |
| Компоненты | B001; DS10; PA45 |
| Вес | 0.029 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J083 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S18, S21, W22, D21 |
| Компоненты | B005; DS10; PA45 |
| Вес | 0.034 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J113 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | B006; DS13; PA54 |
| Вес | 0.049 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J174 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | B006; DS13; PA55 |
| Вес | 0.049 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J173 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S27, S28 |
| Компоненты | B074; DS13; PA55 |
| Вес | 0.054 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J153 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S28 |
| Компоненты | B125; DS16; PA67 |
| Вес | 0.102 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | J180 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S40 |
| Компоненты | B401; DS19 |
| Вес | 0.219 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | P010 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18 |
| Компоненты | P001, PA01 |
| Вес | 0.008 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Q011 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18 |
| Компоненты | Q001, PA14 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Q023 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, S21, S22, S26, S32 |
| Компоненты | Q002, PA03 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B402 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S12 |
| Компоненты | B402; DS08 |
| Вес | 0.007 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B001 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | B001; DS10 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B002 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | B002; DS10 |
| Вес | 0.016 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B005 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S18, S21, W22, D21 |
| Компоненты | B005; DS10 |
| Вес | 0.013 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B006 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | B006; DS13 |
| Вес | 0.026 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B007 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | B007; DS13 |
| Вес | 0.029 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B074 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S27, S28 |
| Компоненты | B074; DS13 |
| Вес | 0.03 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B125 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S28 |
| Компоненты | B125; DS16 |
| Вес | 0.057 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | B401 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | S40 |
| Компоненты | B401; DS19 |
| Вес | 0.125 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | P001 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | P001 |
| Вес | 0.004 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PLE1 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | PLE1 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PLE2 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S21, S22, W22 |
| Компоненты | PLE2 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PLA1 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | PLA1 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PLA2 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S21, S22, W22 |
| Компоненты | PLA2 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PL01 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | PL01 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PL02 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S21, S22, W22 |
| Компоненты | PL02 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PL05 |
|---|---|
| Материал корпуса | Plastic-PA66 GF30 |
| Внутри | Clip: CK67, Thread: Brass |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | PL05 |
| Вес | 0.007 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Q001 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | Q001 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Q002 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15,S18,D15,D18,W18 |
| Компоненты | Q002 |
| Вес | 0.013 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | F020 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S12 |
| Компоненты | F020 |
| Вес | 0.006 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | F001 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18 |
| Компоненты | F001 |
| Вес | 0.008 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | F005 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S26, S28 |
| Компоненты | F005 |
| Вес | 0.037 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | F034 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21,S22,S26,S32 |
| Компоненты | F034 |
| Вес | 0.074 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | F141 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S40 |
| Компоненты | F141 |
| Вес | 0.178 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | FC01 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18 |
| Компоненты | F001, CF05 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | FC02 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S26, S28 |
| Компоненты | F005, CF07 |
| Вес | 0.047 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | FC07 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, S21 |
| Компоненты | F020, CF01 |
| Вес | 0.007 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | FC10 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S26, S28 |
| Компоненты | F034, CF09 |
| Вес | 0.093 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | FC12 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S40 |
| Компоненты | F141, CF13 |
| Вес | 0.223 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y016 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | Y016 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y017 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | Y017 |
| Вес | 0.014 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y019 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | Y019 |
| Вес | 0.016 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y524 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | Y524 |
| Вес | 0.016 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y009 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y009 |
| Вес | 0.016 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y010 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y010 |
| Вес | 0.016 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y540 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, S21, S22, W18, W22, D18, D21 |
| Компоненты | Y540 |
| Вес | 0.019 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y541 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, S21, S22, W18, W22, D18, D21 |
| Компоненты | Y541 |
| Вес | 0.019 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y542 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, S21, S22, W18, W22, D18, D21 |
| Компоненты | Y542 |
| Вес | 0.02 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y001 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15 |
| Компоненты | Y001 |
| Вес | 0.008 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y002 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15 |
| Компоненты | Y002 |
| Вес | 0.008 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y003 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18 |
| Компоненты | Y003 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y004 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y004 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y005 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y005 |
| Вес | 0.013 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y006 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y006 |
| Вес | 0.013 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y069 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S12 |
| Компоненты | Y069 |
| Вес | 0.007 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y104 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S12 |
| Компоненты | Y104 |
| Вес | 0.007 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y023 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y023 |
| Вес | 0.023 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y024 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | Y024 |
| Вес | 0.023 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y038 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, S26, S27, S28 |
| Компоненты | Y038 |
| Вес | 0.04 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y039 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, S26, S27, S28 |
| Компоненты | Y039 |
| Вес | 0.04 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y048 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, S26, S27, S28 |
| Компоненты | Y048 |
| Вес | 0.057 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Y409 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S40 |
| Компоненты | Y409 |
| Вес | 0.019 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z008 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, D18, W18, S21, S22, S26, S27 |
| Компоненты | Z008 |
| Вес | 0.02 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z300 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S18, D18, W18, S21, S22, S26, S27 |
| Компоненты | Z300 |
| Вес | 0.028 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z301 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S22, S26, S27, S28 |
| Компоненты | Z301 |
| Вес | 0.028 KG |
| Загрузка |
| ФУНКЦИИ | Z112 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, D15, S18, D18, W18 |
| Компоненты | Z112 |
| Вес | 0.035 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z119 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, D15, S18, D18, W18 |
| Компоненты | Z119 |
| Вес | 0.04 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z012 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, S26, S27 |
| Компоненты | Z012 |
| Вес | 0.039 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z014 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, S26, S27 |
| Компоненты | Z014 |
| Вес | 0.039 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | Z113 |
|---|---|
| Информация о материале | Zamac 5 alloy |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S22,S26,S27,S28 |
| Компоненты | Z113 |
| Вес | 0.039 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | MG53 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | MG53 |
| Вес | 0.06 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | MG54 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S15, S18, D15, D18, W18 |
| Компоненты | MG54 |
| Вес | 0.07 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | MG55 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | MG55 |
| Вес | 0.09 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | MG56 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc Plated |
| Совместимо с | S21, S22, W22 |
| Компоненты | MG56 |
| Вес | 0.12 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA01 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B001, B002, B005 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA03 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B001, B002, B005 |
| Вес | 0.012 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA14 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B001, B002, B005 |
| Вес | 0.009 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA42 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B402 |
| Вес | 0.002 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA45 |
|---|---|
| Информация о материале | Steel ,Steel ,DIN 1.0718DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B001, B002, B005 |
| Вес | 0.01 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA54 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B006, B007, B074 |
| Вес | 0.017 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | PA55 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B006, B007, B074 |
| Вес | 0.021 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | DS08 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B402 |
| Вес | 0.00021 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | DS10 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B001, B002, B005 |
| Вес | 0.00024 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | DS13 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B006, B007, B074 |
| Вес | 0.00046 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | DS16 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B125 |
| Вес | 0.00077 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | DS19 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | B401 |
| Вес | 0.0011 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | N02 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | PA42 |
| Вес | 0.00081 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | N04 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | PA01, PA14 |
| Вес | 0.0025 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | N05 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | PA03, PA45, PA54 |
| Вес | 0.0052 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | N06 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | PA55 |
| Вес | 0.0116 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | N08 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | - |
| Вес | - KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | CF01 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | F020 |
| Вес | 0.002 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | CF05 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | F001 |
| Вес | 0.005 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | CF07 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | F005 |
| Вес | 0.011 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | CF09 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | F034 |
| Вес | 0.019 KG |
| Загрузка | |
| 3D View |
| ФУНКЦИИ | CF13 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | - |
| Совместимо с | F141 |
| Вес | 0.045 KG |
| Загрузка | |
| 3D View |
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.016 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12068 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12068-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12068-2 | |||
| Никелированный | B12068-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.013 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12109 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12109-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12109-2 | |||
| Никелированный | B12109-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.055 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12069 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12069-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12069-2 | |||
| Никелированный | B12069-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.056 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12070 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12070-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12070-2 | |||
| Никелированный | B12070-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.048 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12016 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12016-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12016-2 | |||
| Никелированный | B12016-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.055 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12019 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12019-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12019-2 | |||
| Никелированный | B12019-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.062 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12026 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12026-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12026-2 | |||
| Никелированный | B12026-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.034 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12036 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12036-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12036-2 | |||
| Никелированный | B12036-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.02 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12050 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12050-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12050-2 | |||
| Никелированный | B12050-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.048 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12022 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12022-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12022-2 | |||
| Никелированный | B12022-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.062 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12029 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12029-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12029-2 | |||
| Никелированный | B12029-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.034 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12039 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12039-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12039-2 | |||
| Никелированный | B12039-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.018 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12051 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12051-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12051-2 | |||
| Никелированный | B12051-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.02 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12120 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12120-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12120-2 | |||
| Никелированный | B12120-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | BR12120 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | BR12120-1 | |||
| Желтый оцинкованный (Zn/Yellow) | BR12120-2 | |||
| Никелированный | BR12120-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.055 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12107 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12107-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12107-2 | |||
| Никелированный | B12107-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.056 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12108 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12108-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12108-2 | |||
| Никелированный | B12108-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.057 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12077 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12077-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12077-2 | |||
| Никелированный | B12077-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.031 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12082 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12082-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12082-2 | |||
| Никелированный | B12082-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.032 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12083 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12083-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12083-2 | |||
| Никелированный | B12083-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.031 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12084 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12084-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12084-2 | |||
| Никелированный | B12084-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.032 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12085 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12085-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12085-2 | |||
| Никелированный | B12085-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.06 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12042 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12042-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12042-2 | |||
| Никелированный | B12042-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.079 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12111 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12111-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12111-2 | |||
| Никелированный | B12111-3 | |||
| Материал | ||||
|---|---|---|---|---|
| Bracket: Carbon steel sheet / Stud: Free cutting steel DIN 1.0718 | ||||
| ||||
| Вес | Давление | |||
| 0.087 KG | - N | |||
| Обработка поверхности | Номер детали | |||
| Белый оцинкованный (Zn / White) | B12044 | |||
| Покрыто чёрным цинком (Zn/Чёрный) | B12044-1 | |||
| Желтый оцинкованный (Zn/Yellow) | B12044-2 | |||
| Никелированный | B12044-3 | |||

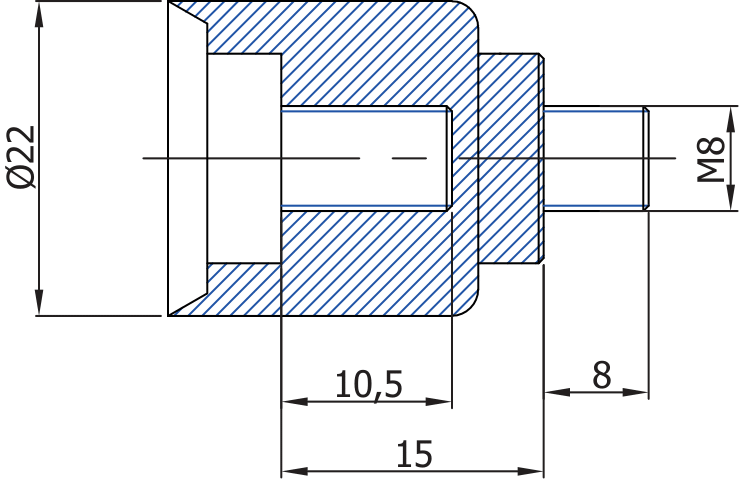

| ФУНКЦИИ | MJ22-15 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | T22 |
| Вес | 0.009 KG |
| Загрузка |

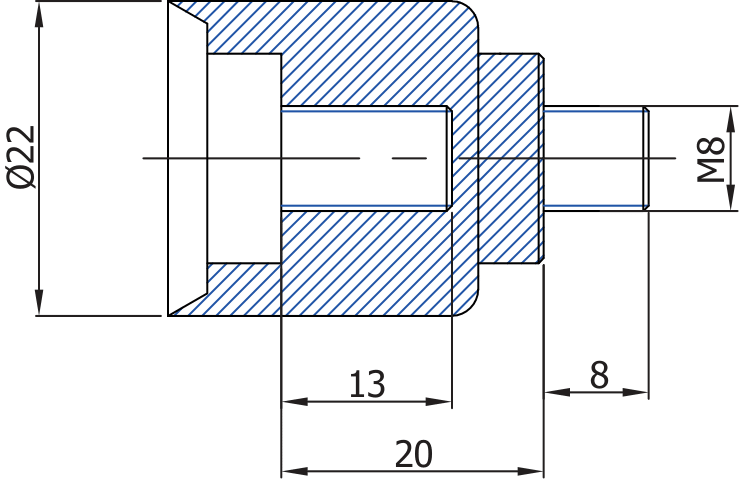

| ФУНКЦИИ | MJ22-20 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | T22 |
| Вес | 0.009 KG |
| Загрузка |

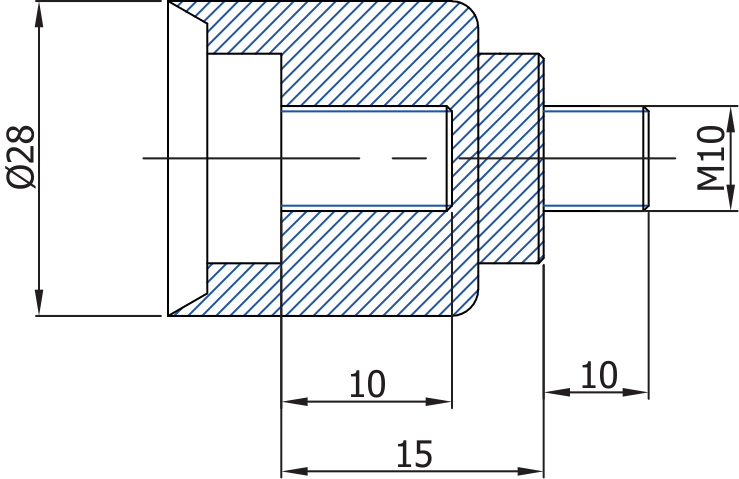

| ФУНКЦИИ | MJ28-15 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | T28 |
| Вес | 0.009 KG |
| Загрузка |

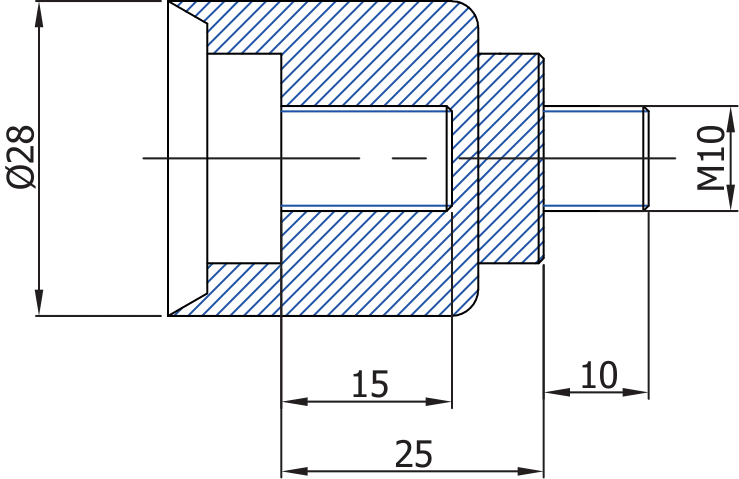

| ФУНКЦИИ | MJ28-25 |
|---|---|
| Информация о материале | Steel ,DIN 1.0718 |
| Обработка поверхности | Zinc plated |
| Совместимо с | T28 |
| Вес | 0.009 KG |
| Загрузка |
Характеристическая кривая пружины показывает путь силы действия газовой пружины по ходу от выдвинутого до втянутого состояния и обратно.
Характеристика пружины иллюстрирует баланс сил F2 / F1. Для конструкции газовых пружин сила F1, помимо размеров, является наиболее важным критерием.
Сила F1 измеряется за 5 мм до конца растягивающего движения и, таким образом, не поддается значению силы пружины.
| Давление F1 (N) | 30 < F1 ≤ 200 | 200 < F1 ≤ 500 | 500 < F1 ≤ 1250 | 1250 < F1 ≤ 2000 | 2000 < F1 ≤ 3000 | 3000 < F1 ≤ 5000 |
|---|---|---|---|---|---|---|
| Допуск (N) | + 20 - 10 | + %12 - %5 | + %8 - %2 | + %6 - %0 | + %5 - %0 | + %5 - %0 |
T-TRACTION Каталог | |
|---|---|
 | |
Соединитель Каталог | |
|---|---|
 | |
Кронштейн Каталог | |
|---|---|
 | |
